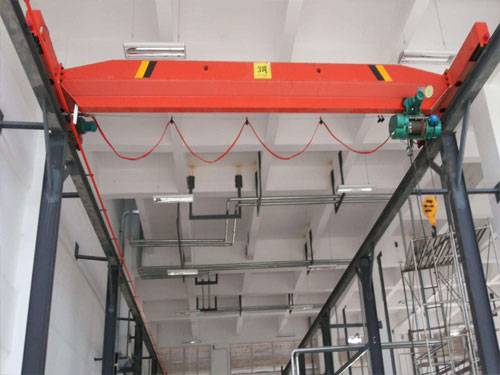

一种行吊的创制步骤

　　硅片在生产过程中，需经过切片，切片之后，通常会用压滤机对切片后的废渣进行固液分离，从而回收再利用。压滤机在使用一段时间后，需对滤板进行更换，目前，我公司采用的压滤机的单片滤板重量达到100kg，现有做法是采用行吊将滤板吊出，然而，由于受车间长度限制，使得多台压滤机只能平行布置，并不在一条直线上，从而使得每台压滤机需配备一台单轨的行吊，无形中大大增加了投入成本，且现有行吊操作不便，大大影响生产效率，由此，急需解决。

　　本实用新型的目的在于针对上述问题，提供一种行吊，以解决每台压滤机需配备一台单轨的行吊，投入成本大的问题，以及现有行吊操作不便，影响生产效率的问题。

　　一种行吊，包括机架，所述机架的顶部设置有导轨，所述导轨呈S形结构布置，且导轨上安装有行走座，所述行走座包括座体、2个行走主动轮、2个行走从动轮及行走电机，所述行走主动轮由行走电机驱动，所述行走座上安装有电动葫芦，所述电动葫芦包括起吊电机、减速器、卷筒、卷筒架、钢丝绳及吊钩，所述起吊电机与减速器传动连接，所述减速器与卷筒传动连接，所述吊钩上方设置有滑轮，所述钢丝绳卷绕于卷筒上，其一端固定于卷筒上，另一端绕过滑轮并固定于卷筒架上，所述行走座上还安装有控制器，所述行走电机、起吊电机均与控制器电性连接，所述控制器与遥控器无线电连接。

　　作为本实用新型的一种优选方案，所述控制器通过无线通讯模块与遥控器无线电连接。

　　作为本实用新型的一种优选方案，所述机架的两侧设置有用于增加强度的支撑板。

　　作为本实用新型的一种优选方案，所述起吊电机位于卷筒的一侧，所述减速器位于卷筒的另一侧，平衡性、稳定性好。

　　本实用新型的有益效果为，所述一种行吊的导轨呈S形结构布置，只需一台行吊即可实现多台压滤机的滤板更换，且行吊的控制器与遥控器无线电连接，便于操作人员操作，大大提高了生产效率，结构简单、易于实现。

　　1、机架；2、支撑板；3、导轨；4、座体；5、行走主动轮；6、行走从动轮；7、行走电机；8、起吊电机；9、减速器；10、卷筒架；11、钢丝绳；12、吊钩；13、滑轮。

　　下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。可以理解的是，此处所描述的实施例仅仅用于解释本实用新型，而非对本实用新型的限定。

　　请参照图1及图2所示，图1为本实用新型一种行吊的结构示意图；图2为本实用新型导轨的布置结构示意图。

　　于本实施例中，一种行吊，Bwin必赢包括机架1，所述机架1的两侧设置有用于增加强度的支撑板2，所述机架1的顶部设置有导轨3，所述导轨3的截面为工字形，且导轨3呈S形结构布置，导轨3上安装有行走座，所述行走座包括座体4、两个行走主动轮5、两个行走从动轮6及行走电机7，所述行走主动轮5由行走电机7驱动，所述行走座上安装有电动葫芦，所述电动葫芦包括起吊电机8、减速器9、卷筒、卷筒架10、钢丝绳11及吊钩12，所述起吊电机8与减速器9传动连接，所述减速器9与卷筒传动连接，所述起吊电机8位于卷筒的右侧，所述减速器9位于卷筒的左侧，所述吊钩12上方设置有滑轮13，所述钢丝绳11卷绕于卷筒上，其一端固定于卷筒上，另一端绕过滑轮13并固定于卷筒架10上，所述行走座上还安装有控制器，所述行走电机7、起吊电机8均与控制器电性连接，所述控制器通过蓝牙与遥控器无线电连接。

　　通过采用上述一种行吊，只需一台即可实现对多台压滤机的滤板进行吊换，且可通过遥控器直接操控，操作方便、简单，结构稳定、可靠。

　　以上实施例只是阐述了本实用新型的基本原理和特性，本实用新型不受上述实施例限制，在不脱离本实用新型精神和范围的前提下，本实用新型还有各种变化和改变，Bwin必赢这些变化和改变都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书界定。
